TS-830V の KEY端子にはストレートキーやバグキー・複式は繋げますが、エレキーを繋いでも使う事ができませんでした。
しかたないので以前作ったキーイングリレーボックを改良してエレキーを使えるようにしました。
以前作ったのはこういうやつで
1.5Vで動くリレーを使って単三電池1本駆動でした。TS-830Vは固定局なので13.8Vで動いてくれたほうが電池の消耗を気にすることもないので、12Vリレーに換えて作り直します。

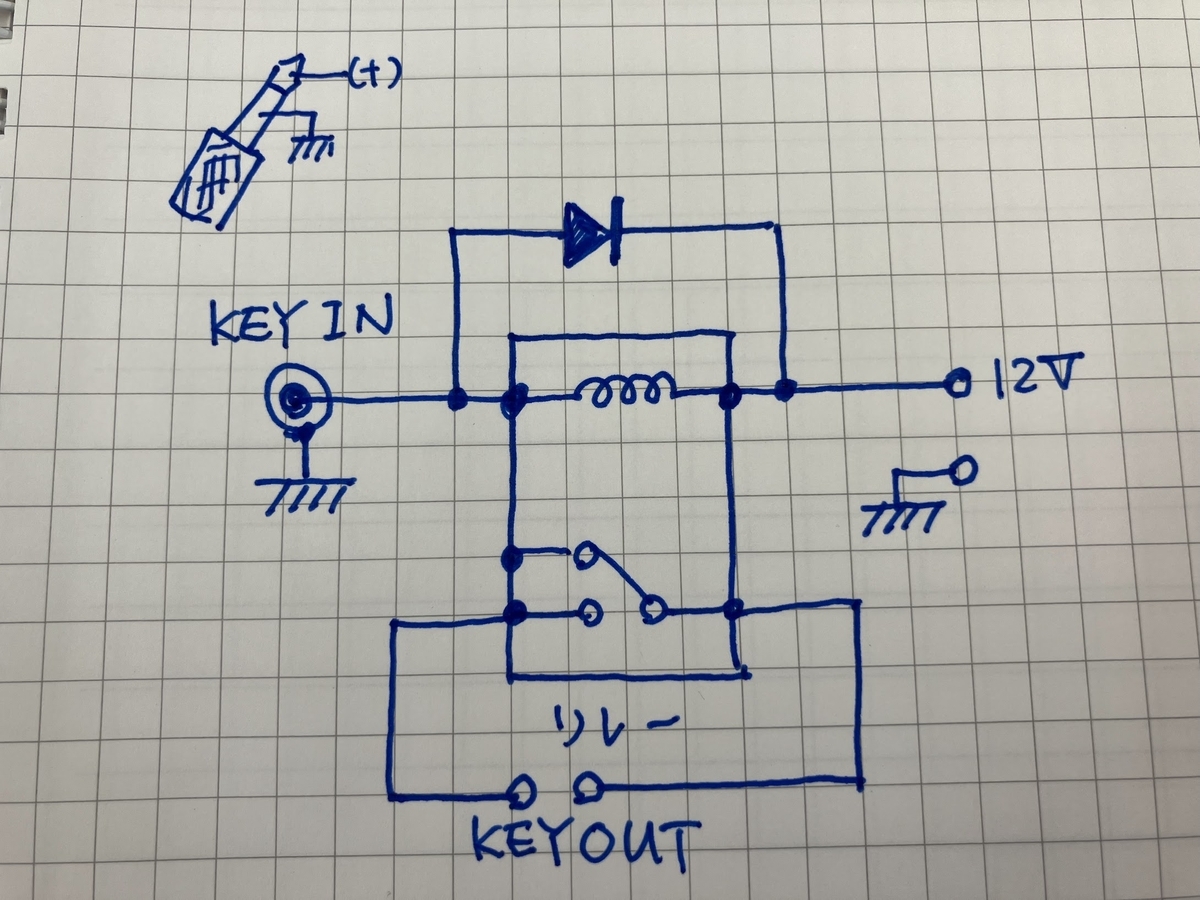

回路図はQDZ Keyer作者の JE3QDZ さんに書いて貰いました。
エレキーからのKEY OUT（出力） の極性とこのリレーボックスのKEY IN（入力）の極性を合わせる必要があります。ステレオジャック／プラグでも根元がGNDで、先っぽがプラスになっていますので、KEY INのジャックの配線を間違わなければ大丈夫でしょう。

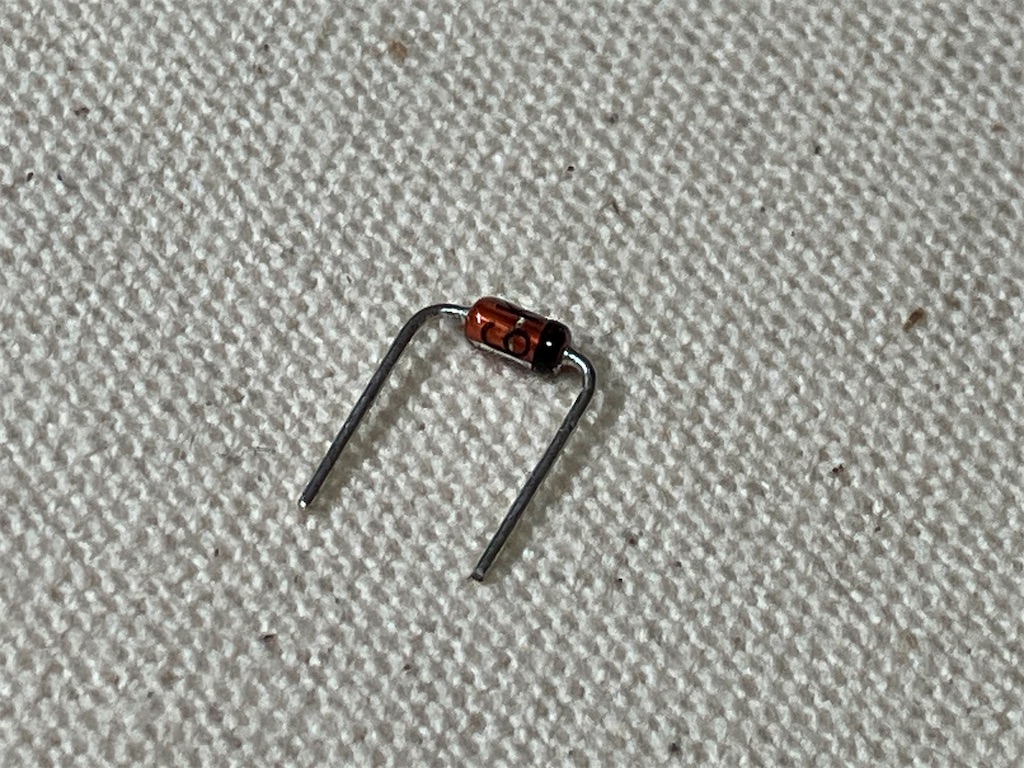

初めにリレーのコイル両端にダイオードを取り付けます。

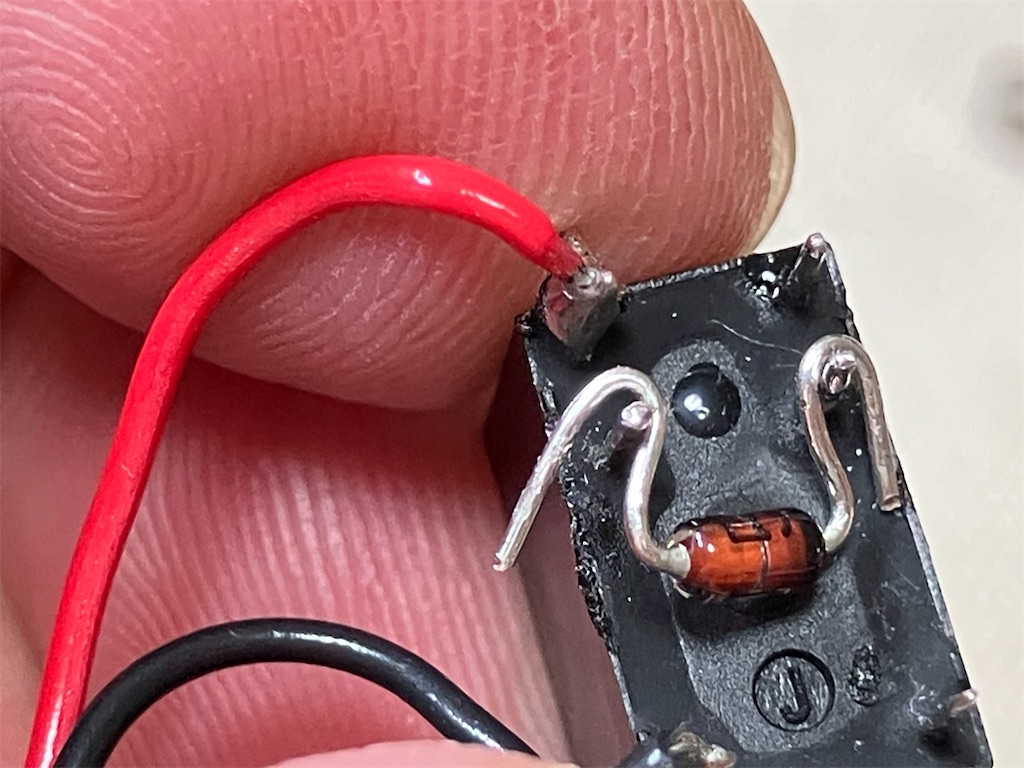

先にダイオードをハンダ付けしておいてから、カソード側に12Vプラス極を繋げ、アノード側にキーヤのプラス極を接続します。

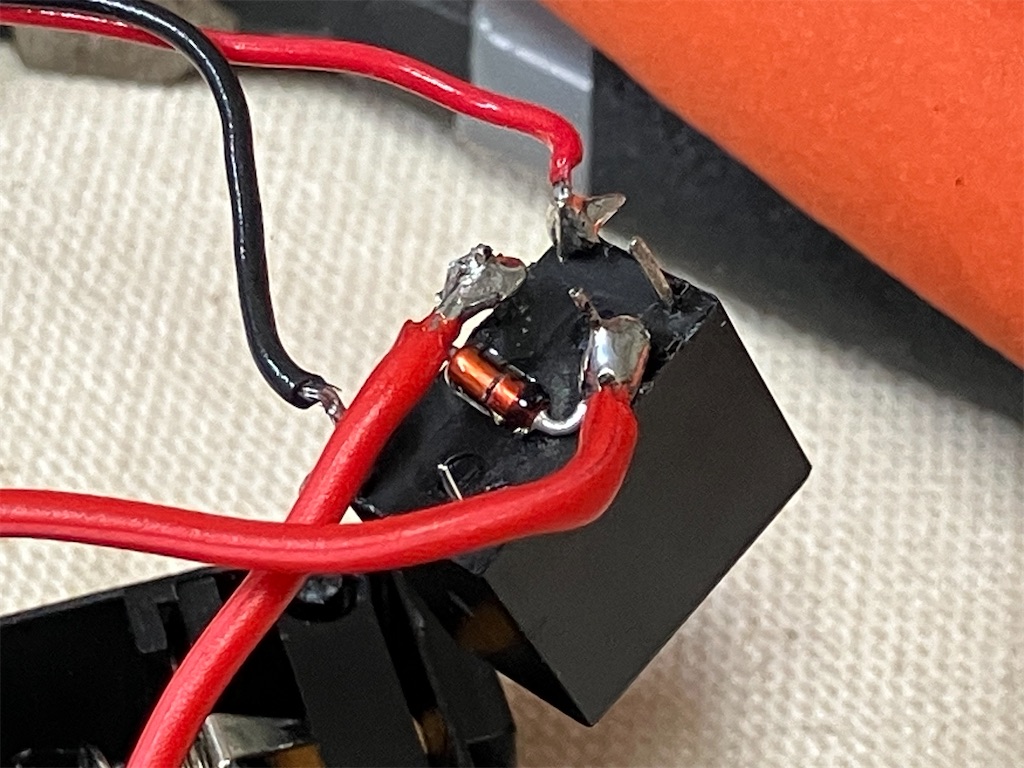

後は回路図の通りハンダ付けしてケースに収めます。
KEY INにエレキーの出力をつなげて試し打ちするとリレーがカタカタいっていれば成功です。

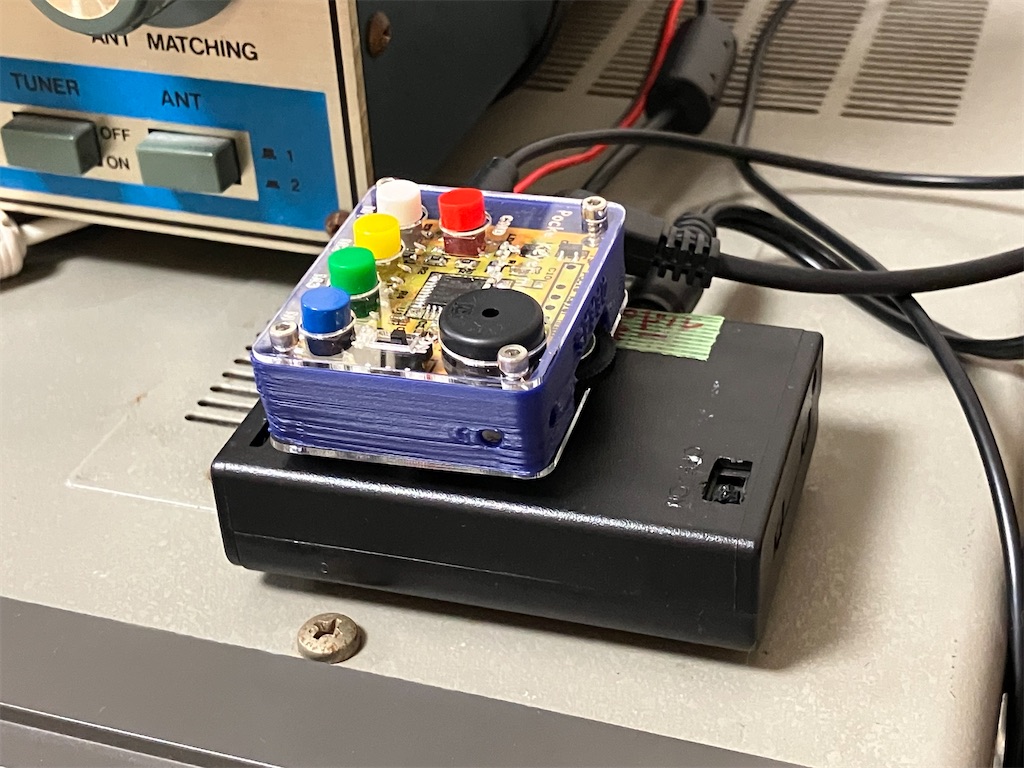

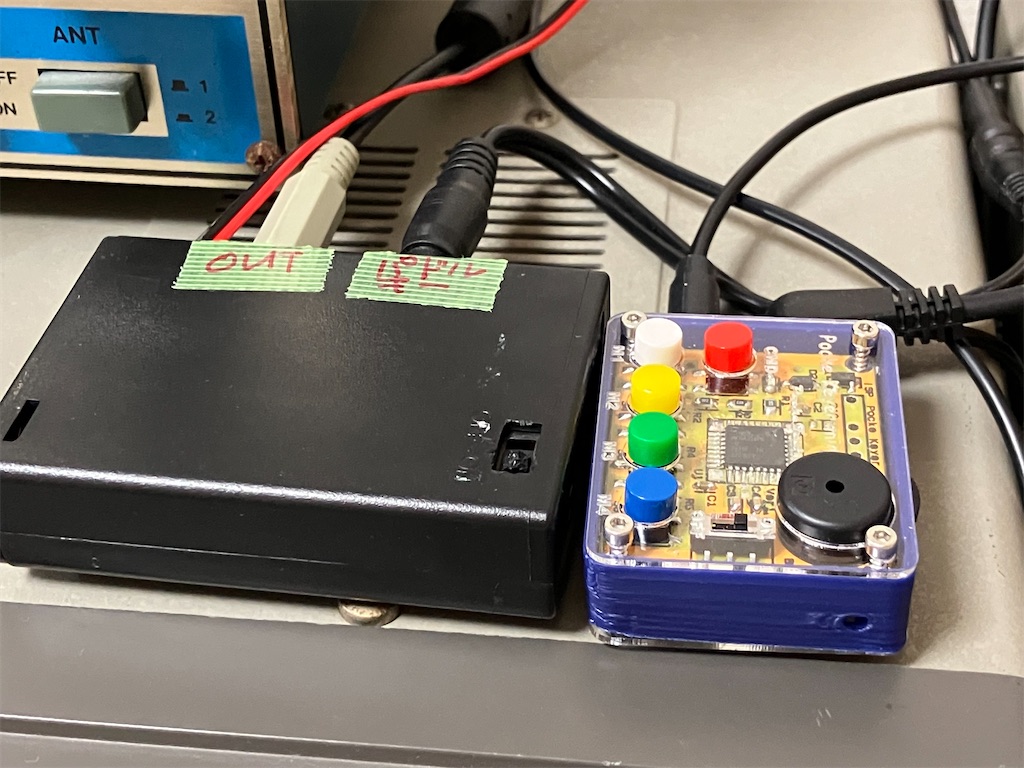

KEY OUTをトランシーバのKEY端子につなげてTS-830Vからサイドトーンが出たので完成です。
