先日DitDahChat/VBAND用アダプタを買わせていただいたJJ2XMJのサイトにBencher JA-2をミニジャック化するキットを頒布されてるのを発見し注文しました。
https://sites.google.com/view/jj2xmj-home/ja-2?authuser=0
実は既にミニジャック化はしてあるのですが、あまりに格好が悪いので何か良いものがないか前々から探していたのです。なるほど３点で基板を固定して基板上に取り付けたミニジャックを背面に配置するわけですね。よく考えられています。
しかし、このミニジャック化キット、よくよくみてみると後ろのゴム足を基板の穴に通す必要があります。先般ゴム足を大きめのものに交換したのがアダとなりました。
仕方なく他に小さい径のゴム足を探したら良さげなものを机の中から発見。調べてみるとこれプラスチックケースで有名なタカチから売られていました。考えてみればケース屋さんとゴム足は切っても切れない関係がありますね。
台座からのはみ出しもほぼありません。
ちなみにデカくて台座からはみ出ていたのはこれ。
これでミニジャック化キットを取り付けてみます。
-----
Bencher JA-2 ミニジャック化キットが着荷して、一番心配だったのが奥のゴム足が基板の穴に入るかどうか・・・。果たして・・・
ちょっとキツいですが入りました。と言うか固定される感じで安定感が増すかも。笑 真横からみるとこんな感じ。
スペーサの厚み1mmと同じくらいでしょう。バッチリだと思います。
こんな感じになる筈です。
L型ピンヘッダー（3Pin）とステレオミニジャックをメンディングテープや養生テープで貼り付けて固定してからハンダ付けします。
L型ピンヘッダーの足が気持ち長くてベースに当たりそうなのでニッパで少し足を切りました。
ハンダ付けが済んだら、JA-2に今付いているステレオミニジャックを取り外します。
短点長点コンタクトのついた柱とスプリングを止める柱を取り外します。（スプリング止めのねじは外してから。）
いよいよ基板をパドル底面に当てて取り付けます。
ジャンパーは自分の場合、左パドルは短点なのでTOP-LEFTを短絡、右パドルはSIDE-RIGHTを短絡です。左右逆もジャンパーを入れ替えればOKですし、両方TOPにすれば複式電鍵的にもなりそうです。（しないけど。笑）
長点・短点の柱もネジで止めてジャンパーピンを画像のようにセットすれば完成です。
調整用六角レンチも元通りに。

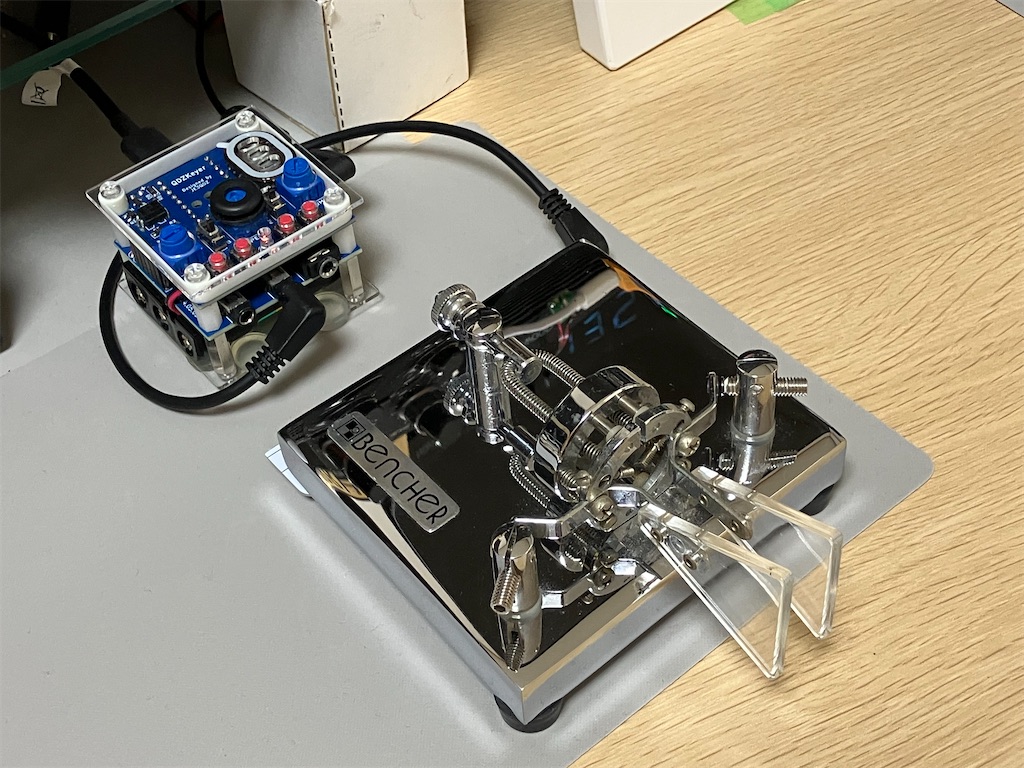

無事バッチリ完成。ステレオミニジャックがパドルの後ろに取り付けられました。本当スッキリとして見てくれも良くなりました。
